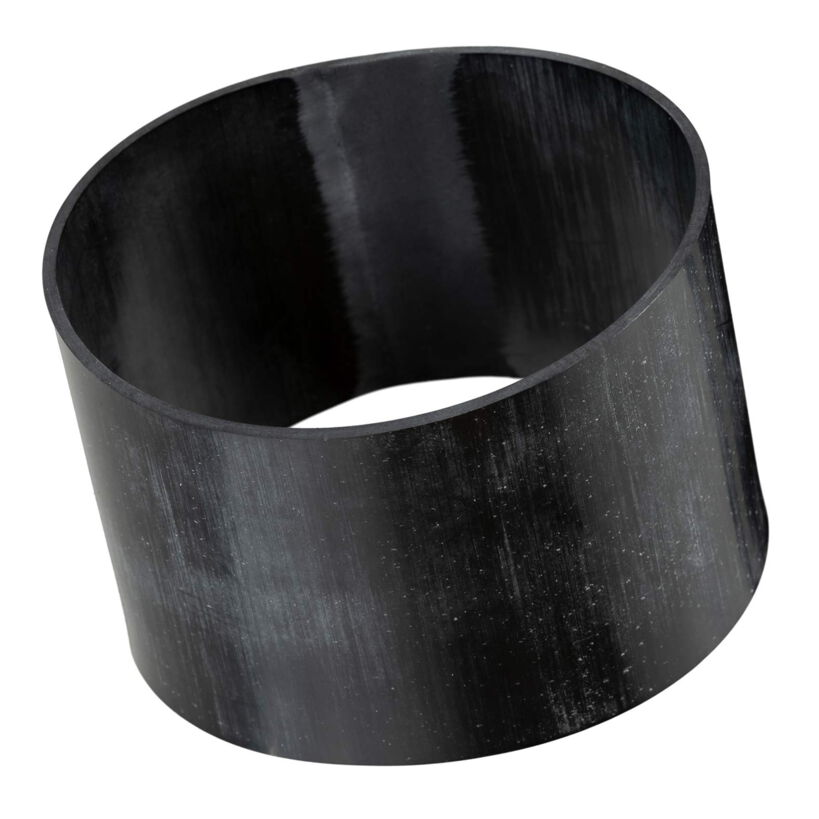

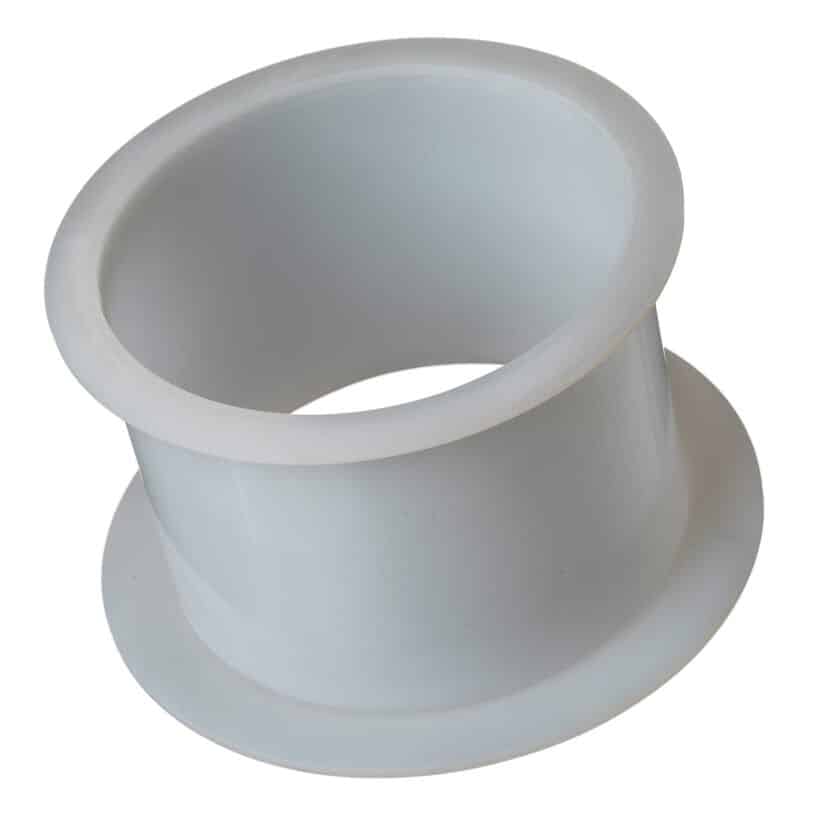

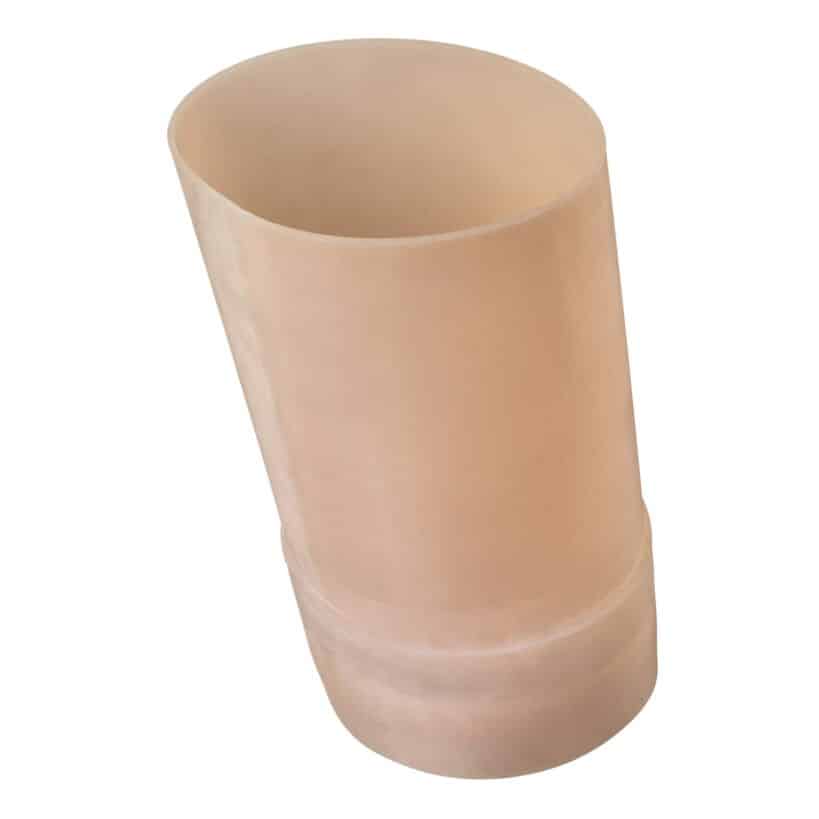

Manschetten
Gummi-Manschetten sind flexible Dichtungselemente zur Abdichtung und zum Schutz von Verbindungen, Übergängen und Komponenten in industriellen Anwendungen.
Sie bestehen aus widerstandsfähigen Elastomeren und verbinden hohe Flexibilität mit Druckbeständigkeit und einer dichten Anlage an angrenzenden Bauteilen.
Gummi-Manschetten eignen sich für Anwendungen mit Bewegung, Schwingung und wechselnden Betriebsbedingungen, zum Beispiel in der Automobilindustrie, im Maschinenbau und in der Bauindustrie. Als Teil des Sortiments an Gummi-Formteilen decken sie viele typische Schutz- und Dichtaufgaben an bewegten Komponenten ab.
Eigenschaften
Material: Gummi-Manschetten werden aus hochwertigen Elastomeren gefertigt, darunter
NBR (Nitrilkautschuk),
EPDM,
Silikon und
Viton (FKM). Die Materialwahl richtet sich nach Medium, Temperatur und mechanischer Beanspruchung.
Farbe: Standardmäßig Schwarz, Grau oder Rot, je nach Material und Ausführung auch individuell realisierbar.
Härte: Verschiedene Härtegrade verfügbar, typischerweise zwischen 40 und 70 Shore A.
Dichte: Materialabhängig, in der Regel zwischen 1,2 g/cm³ und 1,5 g/cm³.
Temperaturbeständigkeit: Abhängig vom eingesetzten Elastomer, üblicherweise von −40 °C bis +200 °C.
Beständigkeit: Gute Resistenz gegenüber Ölen, Fetten, Chemikalien, Ozon und Witterungseinflüssen, werkstoffabhängig.
Vorteile
Hohe Flexibilität: Gummi-Manschetten gleichen Bewegungen, Schwingungen und Versätze zuverlässig aus.
Zuverlässige Abdichtung: Schutz vor Flüssigkeiten, Gasen, Staub und Schmutz an bewegten Übergängen.
Mechanische Belastbarkeit: Geeignet für Anwendungen mit wechselnden Druck- und Temperaturbedingungen.
Breites Einsatzspektrum: Einsetzbar in Automobilindustrie, Maschinenbau, Elektrotechnik und Bauwesen.
Einfache Montage: Unkomplizierte Installation reduziert Wartungsaufwand und Stillstandszeiten.
Anwendungen
Gummi-Manschetten werden in zahlreichen technischen Bereichen eingesetzt:
- Schutz von Gelenken, Buchsen und Lagerstellen im Maschinen- und Fahrzeugbau
- Abdichtung von Rohrverbindungen und Kabeldurchführungen
- Schutz vor Staub, Schmutz und Feuchtigkeit in elektrischen und mechanischen Systemen
- Einsatz in Hydraulik- und Pneumatiksystemen
- Abdichtungen im Bauwesen, zum Beispiel an Fenstern, Türen und Bauelementen
Technische Spezifikationen
Werkstoffe: NBR, EPDM, Silikon, FKM.
Abmessungen: Unterschiedliche Durchmesser und Längen, serienmäßig oder anwendungsspezifisch.
Temperaturbereich: −40 °C bis +200 °C, abhängig vom Material.
Beständigkeit: Gegen Öle, Chemikalien, UV-Strahlung und Witterungseinflüsse.
Härte: 40 bis 70 Shore A.
Verpackung und Lieferung
Gummi-Manschetten werden transportsicher verpackt, um Beschädigungen zu vermeiden. Eine zuverlässige Lieferung unterstützt eine planbare Umsetzung technischer Projekte.
Als Teil des Sortiments an Gummi-Formteilen bieten Gummi-Manschetten eine langlebige und wirtschaftliche Lösung für Schutz- und Dichtaufgaben an bewegten Komponenten.
Auswahlkriterien für Gummi-Manschetten
Die Auswahl einer geeigneten Gummi-Manschette richtet sich nach den konkreten Einsatzbedingungen. Entscheidend sind mechanische Belastung, Bewegungsart, Umgebungsmedien sowie Temperatur- und Witterungseinflüsse.
Bewegung und Hub: Bei axialen oder radialen Bewegungen beeinflussen Faltengeometrie und Wandstärke die Lebensdauer der Manschette.
Medium: Öle, Fette, Chemikalien oder Feuchtigkeit bestimmen die Wahl des Elastomers, etwa NBR für ölhaltige Medien oder EPDM für Witterung und Ozon.
Temperatur: Für hohe oder stark schwankende Temperaturen eignen sich Materialien wie Silikon oder FKM.
Einbauraum: Durchmesser, Länge und Anschlussgeometrie müssen exakt auf die Anwendung abgestimmt sein, um eine sichere Abdichtung zu gewährleisten.
Maßanfertigung und Sonderformen
Neben Standardabmessungen sind Gummi-Manschetten auch als maßgefertigte Lösungen realisierbar. Sonderformen, spezielle Faltengeometrien oder angepasste Materialmischungen ermöglichen den Einsatz in anspruchsvollen Anwendungen.
Individuelle Ausführungen eignen sich insbesondere für Serienfertigungen, Sondermaschinen oder Anlagen mit begrenztem Bauraum. Als Teil der Gummi-Formteile lassen sich Manschetten präzise an funktionale und konstruktive Anforderungen anpassen.
Abgrenzung zu anderen Dichtungslösungen
Im Vergleich zu flachen Dichtungen oder Profilen übernehmen Gummi-Manschetten zusätzlich eine Schutzfunktion für bewegte Bauteile. Sie kombinieren Abdichtung, Abschirmung und Beweglichkeit in einem Bauteil.
Für statische Abdichtungen eignen sich häufig klassische Gummidichtungen, während Manschetten vor allem bei dynamischen Übergängen eingesetzt werden.
Häufige Fragen zu Gummi-Manschetten
Was sind Gummi-Manschetten?
Gummi-Manschetten sind flexible Schutz- und Dichtungselemente aus Elastomeren. Sie umhüllen bewegliche oder empfindliche Bauteile und schützen diese vor Schmutz, Feuchtigkeit und mechanischen Einflüssen.
Wo werden Gummi-Manschetten eingesetzt?
Typische Einsatzbereiche sind Maschinenbau, Automobilindustrie, Elektrotechnik, Rohrleitungsbau und industrielle Anlagen. Dort schützen sie Gelenke, Wellen, Lagerstellen und Durchführungen zuverlässig.
Welche Materialien werden für Gummi-Manschetten verwendet?
Je nach Anforderung kommen unterschiedliche Elastomere zum Einsatz, darunter NBR, EPDM, Silikon und FKM (Viton). Die Materialwahl richtet sich nach Medium, Temperatur und Umgebungsbedingungen.
Wie werden Gummi-Manschetten montiert?
Gummi-Manschetten werden über das zu schützende Bauteil geschoben und durch ihre Passform, Spannbänder oder konstruktive Fixierungen in Position gehalten.
Wie pflegt man Gummi-Manschetten?
Eine regelmäßige Sichtprüfung auf Risse, Verhärtung oder Abrieb empfiehlt sich. Saubere Umgebungsbedingungen und eine materialgerechte Auslegung unterstützen eine lange Nutzungsdauer.
Wie lange halten Gummi-Manschetten?
Die Lebensdauer hängt von Belastung, Temperatur, Medienkontakt und Bewegung ab. Unter passenden Einsatzbedingungen bleiben Gummi-Manschetten über mehrere Jahre funktionsfähig.
Welche Vorteile bieten Gummi-Manschetten?
Sie schützen bewegliche Komponenten vor äußeren Einflüssen, verbessern die Lebensdauer von Bauteilen und dämpfen Schwingungen sowie Geräusche.
Wie wird die richtige Größe bestimmt?
Maßgeblich sind Durchmesser, Länge und Bewegungsweg des abzudeckenden Bauteils. Eine passgenaue Auslegung sorgt für sichere Abdichtung und zuverlässigen Schutz.
Sind Sonderanfertigungen möglich?
Gummi-Manschetten können als individuelle Ausführung gefertigt werden, zum Beispiel mit speziellen Abmessungen oder Geometrien. Sie sind Teil des Sortiments an Gummi-Formteilen.
Sind Gummi-Manschetten temperaturbeständig?
Die Temperaturbeständigkeit richtet sich nach dem eingesetzten Material und reicht je nach Elastomer von niedrigen bis hohen Temperaturbereichen.
Wie werden Gummi-Manschetten in der Automobilindustrie eingesetzt?
Im Fahrzeugbau schützen sie Achsen, Lenkungen, Antriebswellen und Kabeldurchführungen vor Schmutz und Feuchtigkeit und unterstützen eine lange Bauteillebensdauer.
