Maschinenunterlagen aus Gummi

Was sind Maschinenunterlagen aus Gummi?

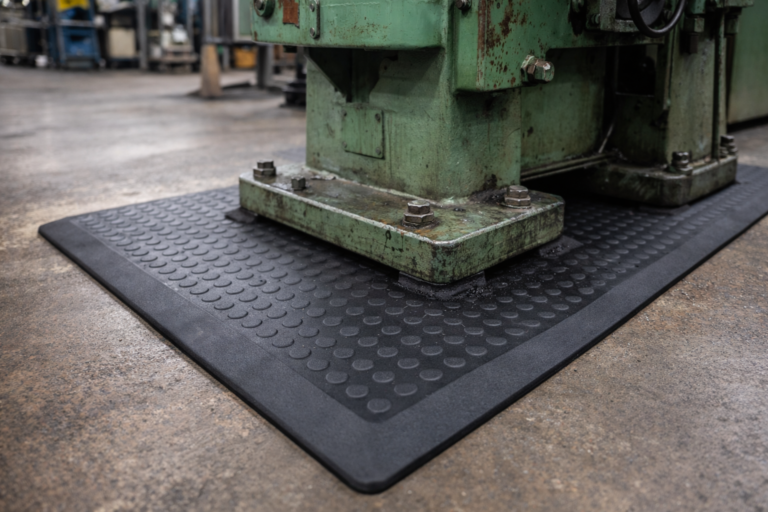

Maschinenunterlagen aus Gummi sind technische Elastomerplatten oder Gummimatten, die zwischen Maschine und Fundament eingesetzt werden. Sie dienen dazu, Vibrationen zu reduzieren, Maschinenlasten gleichmäßig zu verteilen und die gesamte Maschinenaufstellung zu stabilisieren. Durch die elastischen Eigenschaften des Materials entsteht eine flexible Zwischenschicht, die Bewegungsenergie aufnehmen und teilweise im Material selbst abbauen kann.

Während starre Materialien wie Metall oder Beton Kräfte direkt weiterleiten, verformt sich Gummi unter Belastung leicht. Diese kontrollierte Verformung reduziert die Übertragung von Schwingungen auf das Fundament sowie auf angrenzende Maschinen oder Gebäudestrukturen. Maschinenunterlagen tragen dadurch zu einem ruhigeren Maschinenlauf, geringerer Geräuschentwicklung und einer längeren Lebensdauer von Maschinenkomponenten bei.

In industriellen Anwendungen werden Maschinenunterlagen häufig als Gummimatten, Elastomerplatten oder individuell zugeschnittene Gummiplatten eingesetzt. Die konkrete Ausführung richtet sich nach Gewicht der Maschine, Vibrationsverhalten, Drehzahl sowie nach der Konstruktion des Maschinenfundaments.

Wie Gummimatten Vibrationen und Schwingungen dämpfen

Viele Maschinen erzeugen im Betrieb periodische Bewegungen. Rotierende Bauteile, Motoren, Kompressoren oder Pressen erzeugen Schwingungen, die sich über das Fundament ausbreiten.

Eine Maschinenunterlage aus Gummi wirkt als elastische Dämpfungsschicht.

Der Werkstoff verformt sich unter Last minimal und nimmt dadurch Bewegungsenergie auf. Ein Teil dieser Energie wird im Material dissipiert. Die Weiterleitung der Schwingungen reduziert sich deutlich.

Typische Effekte der Vibrationsdämpfung:

• geringere Übertragung von Schwingungen auf das Fundament

• reduzierte Geräuschentwicklung

• stabilerer Maschinenlauf

• geringere Belastung von Schraubverbindungen

• Schutz angrenzender Maschinen

Bei Maschinen mit hohen Drehzahlen oder starken Unwuchten verbessert eine geeignete Maschinenunterlage deutlich die Laufruhe.

Typische Einsatzbereiche für Maschinenmatten

Maschinenunterlagen aus Gummi kommen in vielen industriellen Anwendungen zum Einsatz. Besonders bei Maschinen mit rotierenden Bauteilen oder hohen Lasten entsteht ein hoher Nutzen.

Typische Einsatzbereiche:

• Werkzeugmaschinen

• Fräsmaschinen

• Drehmaschinen

• Kompressoren

• Pumpenanlagen

• Generatoren

• Pressen

• Förderanlagen

• industrielle Klimaanlagen

• technische Aggregate

Bereits während der Planung eines Maschinenfundaments berücksichtigen viele Anlagenbauer vibrationsdämpfende Maschinenunterlagen.

Vorteile von Maschinenunterlagen aus Gummi

Der Einsatz von Maschinenmatten bringt mehrere technische und wirtschaftliche Vorteile.

• Vibrationsdämpfung
  Gummimatten reduzieren die Übertragung von Schwingungen auf Gebäude und Maschinenfundamente.

• Geräuschreduzierung
  Die elastische Struktur des Materials reduziert Körperschall und Betriebsgeräusche.

• Schutz von Maschinenkomponenten
  Lager, Schraubverbindungen und Gehäuse erfahren geringere dynamische Belastungen.

• Lastverteilung
  Die Maschinenlast verteilt sich gleichmäßig über die Auflagefläche.

• Rutschhemmung
  Viele Maschinenmatten besitzen eine strukturierte Oberfläche für stabilen Stand.

• Flexible Anpassung
  Gummimatten lassen sich als Zuschnitt exakt an Maschinenfüße oder Grundplatten anpassen.

Materialien für Maschinenunterlagen

Maschinenunterlagen entstehen aus verschiedenen Elastomerwerkstoffen. Jeder Werkstoff besitzt unterschiedliche Eigenschaften.

Je nach Anwendung entstehen Maschinenunterlagen zusätzlich mit Gewebeeinlagen oder verstärkten Strukturen.

Welche Stärke eine Maschinenunterlage haben sollte

Die Stärke einer Maschinenunterlage hängt in erster Linie vom Gewicht der Maschine, der Größe der Auflagefläche sowie vom Vibrationsverhalten der Anlage ab. Je höher die Last und je stärker die entstehenden Schwingungen, desto größer muss die Dicke der Gummimatte gewählt werden, damit eine wirksame Dämpfung entsteht.

Bei kleineren Maschinen oder leichten Aggregaten reichen häufig relativ dünne Elastomerplatten aus. Schwerere Maschinen benötigen dagegen deutlich stärkere Gummimatten, damit sich das Material ausreichend elastisch verformen kann und die Schwingungsisolierung funktioniert. Gleichzeitig muss die Unterlage stabil genug bleiben, um das Gewicht der Maschine dauerhaft zu tragen.

In vielen industriellen Anwendungen bewegen sich Maschinenunterlagen in einem Bereich von etwa 5 bis 30 Millimetern Stärke. Bei besonders schweren Anlagen oder bei stark vibrierenden Maschinen können jedoch deutlich dickere Elastomerplatten eingesetzt werden. Die optimale Stärke ergibt sich immer aus der Kombination von Maschinengewicht, Kontaktfläche und gewünschter Vibrationsdämpfung.

Shore-Härte von Maschinenmatten

Neben der Stärke spielt auch die Shore-Härte des Materials eine wichtige Rolle.

Eine weichere Gummimatte erzeugt eine stärkere Dämpfung. Härtere Materialien tragen höhere Lasten.

Verlegung von Maschinenunterlagen

Die Verlegung von Maschinenmatten erfolgt in der Regel direkt zwischen Maschine und Fundament.

Der Untergrund sollte eben, sauber und tragfähig sein. Eine gleichmäßige Auflagefläche ermöglicht eine optimale Lastverteilung.

Bei schweren Maschinen entstehen häufig Kombinationen aus:

• Fundamentplatte

• Metallplatte

• Gummimatte

• Maschinenfuß

Diese Konstruktion ermöglicht eine stabile Aufstellung und gleichzeitig eine effektive Vibrationsdämpfung.

Auswahl der richtigen Maschinenunterlage

Die Auswahl einer geeigneten Maschinenunterlage erfolgt immer auf Basis mehrerer technischer Faktoren. Eine wichtige Rolle spielt zunächst das Gesamtgewicht der Maschine sowie die Größe der Auflagefläche, über die die Last auf die Gummimatte übertragen wird. Je höher die Belastung pro Fläche ist, desto höher müssen Tragfähigkeit und Materialhärte der Maschinenunterlage sein.

Neben der Last spielt auch das Vibrationsverhalten der Maschine eine große Rolle. Maschinen mit rotierenden Bauteilen oder hohen Drehzahlen erzeugen andere Schwingungsprofile als langsam laufende Anlagen. Die Elastizität des Materials sowie die Stärke der Gummimatte müssen deshalb so gewählt werden, dass die Schwingungen wirksam gedämpft werden.

Zusätzlich beeinflussen Umweltbedingungen die Materialwahl. In Bereichen mit Öl, Schmierstoffen, Chemikalien oder erhöhten Temperaturen kommen häufig spezielle Elastomere zum Einsatz, die gegenüber diesen Einflüssen beständig sind. Eine technisch passend dimensionierte Maschinenunterlage sorgt letztlich dafür, dass Maschinen stabil stehen, Schwingungen reduziert werden und die gesamte Maschineninstallation langfristig zuverlässig funktioniert.

Wirtschaftliche Vorteile von Maschinenunterlagen

Maschinenunterlagen aus Gummi besitzen auch wirtschaftliche Vorteile für industrielle Anlagen.

Die Vibrationsdämpfung reduziert mechanische Belastungen innerhalb der Maschine. Dadurch verlängert sich die Lebensdauer vieler Komponenten. Gleichzeitig verbessert sich die Laufruhe der gesamten Anlage.

Auch Gebäudestrukturen profitieren von der elastischen Zwischenschicht. Dauerhafte Schwingungen führen langfristig zu Belastungen von Fundamenten oder Hallenböden. Eine Maschinenunterlage aus Gummi reduziert diese Kräfte deutlich.

Viele Unternehmen setzen Maschinenmatten daher gezielt ein, um Wartungsaufwand, Geräuschbelastung und Verschleiß zu reduzieren.

Praxisbeispiele aus dem Maschinenbau

Maschinenunterlagen aus Gummi kommen bei sehr unterschiedlichen Maschinentypen zum Einsatz. Die Anforderungen unterscheiden sich je nach Gewicht, Drehzahl und Vibrationsverhalten der Anlage.

Typische Beispiele:

• CNC‑Fräsmaschinen – hohe Präzision erfordert eine ruhige Maschinenaufstellung und reduzierte Schwingungsübertragung

• Kompressoren – starke periodische Vibrationen werden durch Gummimatten deutlich reduziert

• Generatoren und Motoren – elastische Maschinenunterlagen verhindern die Übertragung von Körperschall in Gebäude

• Pressen – hohe Stoßbelastungen werden durch Elastomerplatten abgefangen

• Pumpenanlagen – Vibrationsdämpfung schützt Rohrleitungen und Befestigungen

Gerade in Produktionshallen mit vielen Maschinen verhindert eine geeignete Maschinenunterlage die Übertragung von Schwingungen auf benachbarte Anlagen.

Auswahlhilfe für Maschinenunterlagen

Die richtige Maschinenunterlage ergibt sich aus Gewicht, Auflagefläche und Vibrationsverhalten der Maschine.

Diese Werte dienen als Orientierung für typische industrielle Anwendungen. Die genaue Auslegung richtet sich nach Maschine, Fundament und Betriebsbedingungen.

Warum Gummi besser als starre Unterlagen funktioniert

Für Maschinenunterlagen könnten theoretisch auch starre Materialien wie Metallplatten oder feste Kunststoffplatten verwendet werden. In der Praxis zeigen elastische Materialien jedoch deutliche Vorteile, da sie Bewegungsenergie aufnehmen und im Material selbst abbauen können.

Gummi besitzt eine elastische Struktur, die sich unter Belastung minimal verformt. Diese Verformung wirkt wie eine Feder‑Dämpfer‑Kombination. Ein Teil der Bewegungsenergie wird gespeichert, ein weiterer Teil wird im Material dissipiert. Dadurch reduziert sich die Weiterleitung von Schwingungen deutlich.

Starre Materialien dagegen übertragen Kräfte nahezu unverändert an das Fundament. Die Schwingungen breiten sich dadurch im Boden, im Maschinenfundament und teilweise auch im gesamten Gebäude aus. Elastische Maschinenunterlagen aus Gummi wirken deshalb deutlich effektiver bei der Entkopplung von Maschinen und beim Schutz von Maschinenumgebung und Gebäudestruktur.

Typische Fehler bei Maschinenunterlagen

Bei der Auswahl oder Installation von Maschinenmatten entstehen in der Praxis häufig Fehler.

• zu dünne Maschinenunterlagen bei schweren Maschinen

• zu harte Elastomere mit geringer Vibrationsdämpfung

• unebene oder verschmutzte Untergründe

• zu kleine Auflageflächen unter Maschinenfüßen

• falsche Materialwahl bei Öl oder Chemikalien

Eine technisch passende Maschinenunterlage verbessert Laufruhe, Lebensdauer der Maschine und Stabilität der gesamten Installation.

Technische Grundlagen der Schwingungsisolierung

Die Schwingungsisolierung von Maschinen basiert auf dem Zusammenspiel zwischen Maschinenmasse, Elastizität der Unterlage und der entstehenden Betriebsfrequenz. Eine Maschinenunterlage aus Gummi wirkt als elastisches Lager zwischen Maschine und Fundament. Dieses Lager besitzt eine eigene Eigenfrequenz, die durch Materialsteifigkeit, Dicke der Matte und Maschinengewicht bestimmt wird.

Für eine wirksame Vibrationsisolierung muss die Eigenfrequenz der Lagerung deutlich unter der Betriebsfrequenz der Maschine liegen. In diesem Bereich kann das elastische Material Schwingungen aufnehmen und ihre Weiterleitung stark reduzieren. Liegen beide Frequenzen zu nah beieinander, kann sich die Schwingung sogar verstärken.

Wichtige technische Kennwerte bei der Auslegung von Maschinenunterlagen sind die dynamische Steifigkeit des Materials, der Dämpfungskoeffizient sowie der Druckverformungsrest. Diese Eigenschaften bestimmen, wie stark sich das Material unter Belastung verhält und wie effektiv Schwingungen im Material selbst abgebaut werden.

Eine korrekt dimensionierte Maschinenunterlage sorgt dafür, dass Vibrationen, Körperschall und dynamische Kräfte deutlich reduziert werden und Maschinen ruhiger laufen.

Normen und Richtlinien für Maschinenunterlagen

Im Maschinenbau existieren verschiedene technische Richtlinien zur Bewertung von Schwingungen und zur Auslegung von Schwingungsisolierungen.

Wichtige Normen im Umfeld von Maschinenunterlagen:

• DIN ISO 10816 – Bewertung von Maschinenschwingungen

• DIN EN ISO 10846 – Messung der Schwingungsisolierung elastischer Lager

• DIN 7715 – Lagerung von Elastomerprodukten

Diese Normen liefern technische Grundlagen zur Bewertung von Schwingungen, zur Auslegung von elastischen Lagern und zur langfristigen Materialbeständigkeit von Elastomeren.

Maschinenunterlagen als Zuschnitt

In der industriellen Praxis entstehen Maschinenunterlagen häufig als maßgefertigter Zuschnitt. Standardmatten passen selten exakt unter Maschinenfüße, Grundplatten oder komplette Maschinenfundamente. Durch individuell zugeschnittene Gummiplatten lässt sich die Auflagefläche exakt an die Geometrie der Maschine anpassen.

Typische Zuschnittformen sind:

• rechteckige Maschinenunterlagen für Grundplatten

• Streifen für Maschinenfüße

• großflächige Gummiplatten unter kompletten Anlagen

• segmentierte Matten für mehrere Auflagepunkte

Ein präziser Zuschnitt sorgt für gleichmäßige Lastverteilung und verbessert die Vibrationsdämpfung der gesamten Maschinenaufstellung.

Belastbarkeit von Gummimatten unter Maschinen

Maschinenunterlagen aus Gummi müssen im industriellen Einsatz erhebliche Druckbelastungen aufnehmen können. Die tatsächliche Belastbarkeit hängt von mehreren Faktoren ab, darunter Materialart, Shore‑Härte, Mattenstärke sowie die Größe der Fläche, über die die Maschinenlast auf die Unterlage wirkt.

Je größer die Auflagefläche der Maschine ist, desto besser verteilt sich das Gewicht über die Gummimatte. Dadurch sinkt die Flächenpressung im Material. Bei kleinen Auflageflächen, etwa unter einzelnen Maschinenfüßen, entstehen dagegen deutlich höhere Belastungen, weshalb häufig stärkere oder härtere Elastomere eingesetzt werden.

In vielen industriellen Anwendungen liegen typische Druckbelastungen von Maschinenunterlagen im Bereich von etwa 0,5 bis 5 N/mm². Entscheidend ist dabei, dass das Material dauerhaft belastbar bleibt und sich unter dem Gewicht der Maschine nur elastisch verformt. Eine korrekt ausgelegte Gummimatte verhindert dauerhafte Setzungen, schützt das Fundament und sorgt für eine langfristig stabile Maschinenaufstellung.

Maschinenunterlagen aus Gummi als wirtschaftliche Lösung

Maschinenunterlagen aus Gummi bieten eine einfache Möglichkeit, Maschinenfundamente zu entkoppeln und Vibrationen zu reduzieren. Durch passende Gummimatten oder Elastomerplatten lassen sich Maschinen stabil aufstellen, Schwingungen reduzieren und Maschinenkomponenten langfristig schützen.

Viele Anwendungen entstehen mit individuell zugeschnittenen Gummiplatten oder Maschinenmatten. Dadurch lässt sich die Unterlage exakt an Maschine, Fundament und Belastung anpassen.

Zusammenfassung

Maschinenunterlagen aus Gummi spielen im Maschinenbau eine wichtige Rolle bei der Reduzierung von Vibrationen, der Stabilisierung von Maschinenaufstellungen und dem Schutz von Maschinenfundamenten. Durch ihre elastischen Eigenschaften wirken Gummimatten als effektive Zwischenschicht zwischen Maschine und Untergrund. Sie nehmen Bewegungsenergie auf, reduzieren die Übertragung von Schwingungen und tragen zu einem ruhigeren sowie verschleißärmeren Maschinenbetrieb bei.

Die Auswahl einer geeigneten Maschinenunterlage hängt von mehreren technischen Faktoren ab. Dazu gehören das Gewicht der Maschine, die Größe der Auflagefläche, das Vibrationsverhalten der Anlage sowie die Materialeigenschaften der eingesetzten Elastomere. Unterschiedliche Shore‑Härtegrade, Mattenstärken und Materialtypen ermöglichen eine gezielte Anpassung an die jeweilige Anwendung.

Neben der Vibrationsdämpfung tragen Maschinenunterlagen auch zur Verlängerung der Lebensdauer von Maschinenkomponenten bei. Lager, Schraubverbindungen und Fundamentstrukturen werden durch die reduzierte dynamische Belastung geschont. Gleichzeitig sinkt häufig auch die Geräuschentwicklung innerhalb von Produktionshallen.

Durch individuell zugeschnittene Gummiplatten oder Maschinenmatten lassen sich Unterlagen exakt an Maschinenfüße, Grundplatten oder komplette Maschinenfundamente anpassen. Damit entsteht eine langlebige, wirtschaftliche und technisch bewährte Lösung zur Schwingungsisolierung in industriellen Anwendungen.
